راهنمای اتصال یونی ساق پا: T38، T45، T51، R32، R25، R38 - کدام یک با دریل شما سازگار است؟

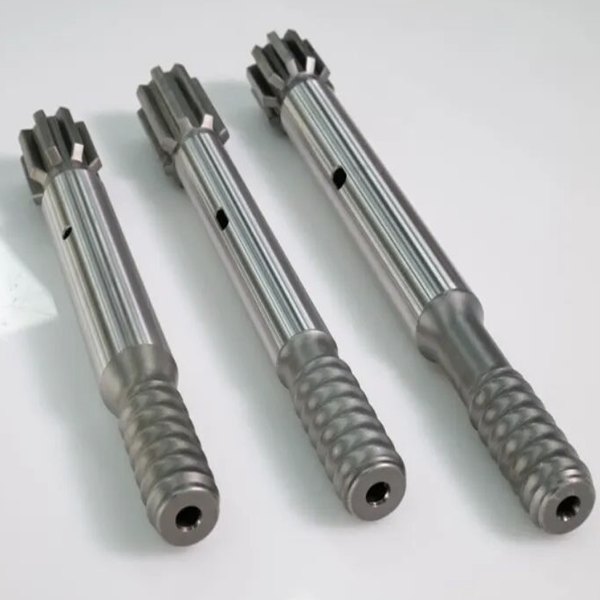

آداپتور ساق مته، نادیده گرفتهشدهترین قطعه در سیستم حفاری سنگ است. این قطعهای است که بین مته و میله مته قرار میگیرد و تمام نیروی هر ضربه پیستون را دریافت کرده و آن را به رشته مته منتقل میکند. انتخاب نادرست - قطر اشتباه، طول اشتباه، رزوه اشتباه - باعث میشود مته نه تنها عملکرد ضعیفی داشته باشد، بلکه خودش را نیز از بین ببرد. پیستون از مرکز خارج میشود. میله مته ضربه شلاقی میزند. مته یک سوراخ بیضی شکل ایجاد میکند. و همه اینها به آداپتور ساق مته برمیگردد که برای کاربرد مناسب نبوده است.
در اینجا یک راهنمای عملی برای شش نوع رایج آداپتور ساق پا، هدف طراحی آنها و نحوه تطبیق یکی از آنها با مته، سنگ و سوراخ شما ارائه شده است.
T38: استاندارد جهانی
آداپتور ساق T38 - با قطر 38 میلیمتر و طولهای تقریباً 410 تا 525 میلیمتر - همان چیزی است که وقتی کاربرد عمومی در معدن و تونلسازی باشد، به سراغش میروید. این ساق پیشفرض در طیف وسیعی از دریفترهای هیدرولیکی در سراسر جهان است و دلیل خوبی هم دارد: این وسیله بین انتقال انرژی ضربه، دوام و سازگاری در بین مدلهای مختلف مته تعادل برقرار میکند.
یک دسته T38 سطح مقطع کافی برای تحمل انرژی ضربه پیستون از دریفترهای سایز متوسط را بدون تغییر شکل یا خستگی زودرس دارد. قطر ۳۸ میلیمتری آن نسبت خوبی از سفتی به وزن را ایجاد میکند - به اندازه کافی سفت که انرژی ضربهای را به طور موثر منتقل کند، و به اندازه کافی سبک که اینرسی غیرضروری به سیم اضافه نکند.
انتهای رزوهدار T38 - جایی که میله مته به آن متصل میشود - معمولاً بسته به سیستم میله، از نوع رزوه طنابی R38 یا T38 است و دارای طراحی شانهای است که بار فشاری را از طریق سطح شانه به جای رزوهها منتقل میکند. این همان فلسفه طراحی است که در مقاله اتصالات میله مته به آن پرداختیم: بگذارید شانه ضربه را تحمل کند، بگذارید رزوهها تنش و گشتاور را تحمل کنند.
اگر در حال حفاری سوراخهای استاندارد تولیدی در سنگهای متوسط تا سخت هستید - قطر ۴۵ تا ۸۹ میلیمتر، ارتفاع معمول سکو در معادن و تولید زیرزمینی - تقریباً مطمئناً یک میله T38 نقطه شروع مناسب است، مگر اینکه دفترچه راهنمای مته شما چیز دیگری را مشخص کرده باشد.
تی۴۵: خودروی سنگین وزن
وقتی سنگ سختتر و سوراخها عمیقتر میشوند، سطح مقطع T38 به عامل محدودکننده تبدیل میشود. T45 - با قطر ۴۵ میلیمتر و طولهایی از حدود ۴۲۵ تا ۷۳۰ میلیمتر - ظرفیت بار را به طور متناسب افزایش میدهد.
قطر بزرگتر به معنای سطح مقطع فولادی بیشتر برای ضربه یکسان پیستون است که به معنای تنش کمتر در بدنه ساق مته است. تنش کمتر به معنای عمر خستگی طولانیتر است. در سازندهای سخت و ساینده که مته با حداکثر قدرت ضربه در حال حرکت است، این حاشیه خستگی اضافی مستقیماً به متراژ بیشتر بین تعویض ساق مته تبدیل میشود.
طول بدنه بلندتر موجود برای ساقهای T45 - تا 730 میلیمتر - آنها را برای متههایی با سرهای جلویی عمیقتر یا مجموعه سه نظامهای بلند نیز مناسب میکند، در حالی که طول استاندارد T38 قبل از درگیری کامل به پایینترین حد خود میرسد.
ساقههای T45 معمولاً میلههای مته رزوهدار T45 یا R45 را به حرکت در میآورند که قطر شانه آنها برای انتقال بار یکنواخت، با هم مطابقت دارد. ترکیب ساقه T45 با میلههای کوچکتر - مثلاً میلههای R38 از طریق یک آداپتور - باعث ایجاد تمرکز تنش در گام قطری میشود که باعث خستگی ساقه در شانه میشود.
T51: برای بزرگترین متهها در سختترین سنگها
تی۵۱ توپخانه سنگین است. قطر پنجاه و یک میلیمتر، طول ۶۷۰ تا ۷۷۰ میلیمتر، برای بزرگترین دریفترهای هیدرولیکی روی بزرگترین کشتیهای بزرگ تونلسازی و سختترین و سایندهترین شرایط سنگی ساخته شده است.
فیزیک اینکه چرا به T51 نیاز دارید، سرراست است: با افزایش انرژی ضربه پیستون - و دریفترهای پرقدرت مدرن میتوانند بیش از 30 کیلووات قدرت ضربهای ارائه دهند - فشار روی آداپتور ساق پا به طور متناسب افزایش مییابد. در مقطعی، سطح مقطع T45 نمیتواند بارگذاری چرخهای را بدون ورود به رژیم خستگی کم چرخه، که در آن هر ضربه آسیب خستگی قابل اندازهگیری ایجاد میکند، تحمل کند. سطح مقطع بزرگتر T51 فشار را به محدودهای کاهش میدهد که ساق پا میتواند هزاران متر حفاری سنگ سخت را تحمل کند.
T51 یک میله همه کاره نیست. این میله برای کاربردهای خاص است: سوراخهای با قطر بزرگ - ۸۹ تا ۱۲۷ میلیمتر و بالاتر - در سازندهای سخت و ساینده. استفاده از T51 در جایی که T38 کافی است، چیزی را بهبود نمیبخشد و وزن و هزینه غیرضروری را اضافه میکند. اما در جایی که T51 مورد نیاز است، هیچ چیز کوچکتری دوام نمیآورد.
R32: همه فن حریف
اگر بخواهیم ساقهای سری T را تخصصی در نظر بگیریم، ساق R32 همهکاره است. ساق R32 با قطر ۳۲ میلیمتر و طولهای مختلف از ۲۰۲ میلیمتر تا ۶۵۰ میلیمتر، همه چیز را از پیچ کردن سقف گرفته تا حفاری سطح تونل و تولید در مقیاس کوچک پوشش میدهد.
نقطه قوت R32 تطبیقپذیری آن است. در یک شیفت کاری، همان مته با یک میله R32 ممکن است صبحها سوراخ پیچ و بعد از ظهر سوراخهای انفجاری ایجاد کند و بدون تغییر میله، طول میله و قطر مته را تغییر دهد. قطر کوچکتر آن را سبکتر میکند، که این یک مزیت در حفاری دستی و نیمه مکانیزه است که در آن هر کیلوگرم باری که اپراتور باید جابجا کند، مهم است.
انتهای رزوهدار R32 معمولاً از رزوه طنابی R32 استفاده میکند و میلههای حفاری R32 منطبق با آن را که استاندارد جهانی برای پیچ و مهره و حفاریهای سبک تولیدی هستند، به حرکت در میآورد. طراحی اتصال همان اصل شانهای بودن شاخههای بزرگتر را دارد، فقط برای قطر کوچکتر کوچکتر شده است.
R25: متخصص فشردهسازی
آداپتور ساق R25 - با قطر 25 میلیمتر، که عمدتاً در طولهای 202 و 205 میلیمتر موجود است - بهطور ویژه برای دریفترهای هیدرولیکی کوچک مانند S14BD و متههای جمعوجور مشابه که در استخراج معادن رگه باریک، تونلسازی در مقاطع کوچک و پیچبندی در فضای محدود استفاده میشوند، ساخته شده است.
R25 از رزوه مادگی استفاده میکند - میله به داخل ساقه پیچ میشود به جای اینکه ساقه به داخل میله پیچ شود - که در بین ساقههای متههای سنگی غیرمعمول است و شایان ذکر است زیرا توالی مونتاژ را تغییر میدهد. اندازه جمع و جور به این معنی است که ساقه ظرفیت انرژی ضربه محدودی دارد، اما در سوراخهای کوتاه با قطر کوچک که برای آن طراحی شده است، این یک محدودیت نیست - یک تطابق مناسب است.
R38: پلی بین جهانها
آداپتور ساق R38 - با قطر 38 میلیمتر و طول 380 تا 500 میلیمتر - از نظر اندازه فیزیکی و محدوده کاربرد، بین R32 و T38 قرار میگیرد. این آداپتور ظرفیت ضربه بیشتری نسبت به R32 ارائه میدهد، اما در بستهای سبکتر و جمعوجورتر از T38 است.
R38 زمانی انتخاب خوبی است که کاربرد، دوام بیشتری نسبت به R32 نیاز داشته باشد، اما وزن و هزینهی ارتقاء به T38 را توجیه نکند. این مته معمولاً در حفاریهای تولیدی با بار متوسط و در کاربردهایی که اندازهی مته یا پیکربندی نصب، قطر ساقه را محدود میکند، یافت میشود.
چگونه انتخاب کنیم: سه سوال
وقتی میخواهید یک آداپتور ساق پا انتخاب کنید - یا آداپتوری را که فرسوده شده است تعویض کنید - سه سوال شما را سریعتر از هر کاتالوگی به جواب درست میرساند:
اول: دفترچه راهنمای دریل چه چیزی را مشخص کرده است؟ سازنده، دریل را بر اساس قطر و طول مشخصی از ساقه طراحی کرده است و انحراف از آن مشخصات، دینامیک برخورد پیستون به ساقه را به گونهای تغییر میدهد که پیشبینی آن دشوار و معمولاً بد است. اگر دفترچه راهنما میگوید T38، از T38 استفاده کنید.
دو: قطر سوراخ و سختی سنگ مورد نظر شما چقدر است؟ سوراخهای بزرگتر در سنگهای سختتر به انرژی ضربه بیشتری نیاز دارند و انرژی ضربه بیشتر به سطح مقطع بزرگتری از میله نیاز دارد. هیچ فرمولی که مورد توافق جهانی باشد وجود ندارد، اما به عنوان یک راهنمای تقریبی: سوراخهای زیر ۶۴ میلیمتر در سنگهای متوسط را میتوان با R32 یا R38 پوشش داد. سوراخهای ۶۴ تا ۸۹ میلیمتر در سنگهای سخت به T38 یا T45 نیاز دارند. سوراخهای بالای ۸۹ میلیمتر در سنگهای سخت به T45 یا T51 نیاز دارند.
سه: از چه سیستم میلهای استفاده میکنید؟ انتهای رزوهدار ساق باید با رزوه میله مطابقت داشته باشد، نه فقط از نظر قطر، بلکه از نظر پروفیل رزوه و طراحی شانه. یک ساق T38 با خروجی رزوه R بدون آداپتور به میلههای T متصل نمیشود و آداپتورها نقطه شکست بالقوه دیگری را در رشته ایجاد میکنند.
