لوله گذاری خارج از مرکز هنگام حفاری: تکنیکی که مانع از ریزش زمین میشود
بعضی از چاهها نمیخواهند باز بمانند. شما در یک لایه شن سست، یک منطقه شکسته یا سنگ تجزیه شده حفاری میکنید و به محض اینکه مته عبور میکند، دیوارهها پشت آن فرو میریزند. سوراخ پر میشود. مته گیر میکند. کار متوقف میشود.
پاسخ قدیمی این بود که با آن مبارزه کنید - عقب بکشید، دوباره مته بزنید، بعد از فرو ریختن، غلاف اضافه کنید، امیدوار باشید که دوام بیاورد. پاسخ مدرن این است که هرگز اجازه ندهید دیوار از همان ابتدا فرو بریزد: غلاف را با مته، در یک حرکت، سوراخ کنید. این روش، سوراخ کردن غلاف هنگام حفاری است و مته خارج از مرکز ابزاری است که باعث میشود این روش جواب بدهد.
چگونه یک مته غیر عادی کار می کند

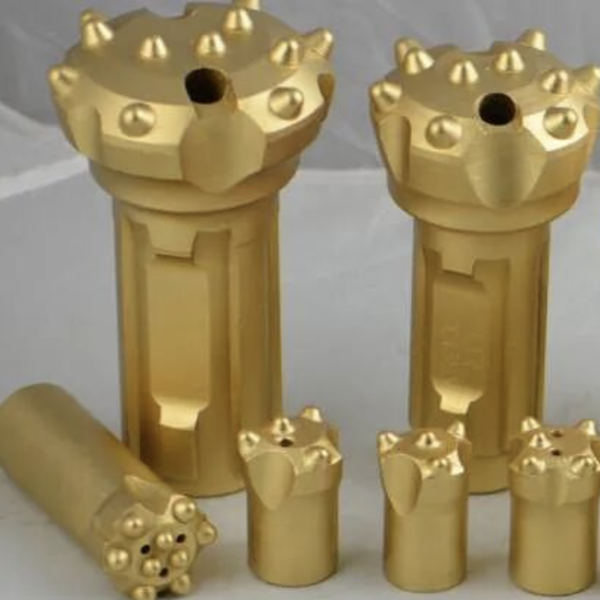

یک مته دی تی اچ استاندارد، سوراخی کمی بزرگتر از قطر خودش حفر میکند. سیستم حفاری همزمان با لوله جداری از یک مته خارج از مرکز استفاده میکند - متهای با یک بال موجدار نوسانی و انحرافی که سوراخی بزرگتر از قطر لوله جداری ایجاد میکند. لوله جداری و کفشک لوله جداری، مته را در حین پیشروی به سمت پایین دنبال میکنند. دیواره چاه گمانه از لحظه برش توسط لوله جداری فولادی پشتیبانی میشود. فروریختگی هرگز فرصتی برای وقوع ندارد.
وقتی غلاف به عمق مورد نظر میرسد، بال خارج از مرکز جمع میشود - دوباره به داخل بدنه مته تا میشود. سپس مته جمع شده به اندازه کافی کوچک میشود تا از طریق غلاف به عقب کشیده شود و غلاف را در جای خود نگه دارد تا سوراخ را باز نگه دارد. این تکنیک بدترین شرایط حفاری را به یک فرآیند کنترل شده و قابل تکرار تبدیل میکند.
اصل عملیاتی: کم، کم، زیاد
حفاری خارج از مرکز فلسفه پارامتر متفاوتی نسبت به حفاری دی تی اچ معمولی دارد. سه نکته را به خاطر داشته باشید:
سرعت چرخش پایین.بال خارج از مرکز برای ایجاد یک سوراخ بزرگ به بیرون تاب میخورد. دور موتور بالا، بال را با نیرویی بیش از حد نیاز به بیرون پرتاب میکند و باعث ایجاد لرزش میشود. چرخش را آهسته و پیوسته نگه دارید - بال باید تاب بخورد، نه اینکه تکان بخورد.
فشار تغذیه پایین.مته خارج از مرکز، سوراخی بزرگ با هندسهای نامتعادل ایجاد میکند. تغذیه سنگین، مته را خیلی سریع به داخل میراند، بال نمیتواند از میان خردههای چوب عبور کند و حلقههای بزرگ به هم فشرده میشوند. مته فقط به اندازهای تغذیه میشود که با کف تماس داشته باشد - نه بیشتر.
سرعت بالای هوای برگشتی.حلقه بزرگ بین غلاف و میلههای حفاری برای حمل خردههای حفاری به بالا و بیرون به سرعت هوای بالا نیاز دارد. این یک پارامتر حیاتی است. اگر سرعت هوای برگشتی کم شود، خردههای حفاری تهنشین میشوند، حلقهها فشرده میشوند و غلاف گیر میکند. حجم هوای بالا، همیشه.
خواندن زمین
آرایش بدنی تعیین میکند که چقدر میتوانید سریع حرکت کنید. زمین نرم و مناسب، نفوذ پایدار را ممکن میسازد. زمین سست، ترک خورده یا مرطوب به لمس سبکتری نیاز دارد.
وقتی به ناحیهای شل یا به شدت شکسته برخورد میکنید، فشار و سرعت تغذیه را کم کنید. بال خارج از مرکز برای برش به زمان نیاز دارد و محفظه نیز برای برش به زمان نیاز دارد. کمی سوراخ کنید، کاملاً تمیز کنید، کمی بیشتر سوراخ کنید. با حداکثر سرعت از یک ناحیه خراب عبور کنید تا حلقه را فشرده کرده و محفظه را بچسبانید.
توالی بازیابی که باعث موفقیت یا شکست کار میشود
بیرون کشیدن ابزار مرکزی - چکش و مته خارج از مرکز - از میان محفظه، حساسترین بخش عملیات است. اگر اشتباه انجام شود، بال خارج از مرکز جمع نمیشود و مته در سوراخ محفظه گیر میکند.
دنباله:
سوراخ را کاملاً تمیز کنید. تمام قلمهها را از کف و حلقه آن بیرون بیاورید.
چرخش را متوقف کنید.
ابزار مرکزی را به آرامی، فقط به اندازهای که بالا بیاید، بلند کنید - نیروی بالابر باید حداقل باشد و ارتفاع بالابری باید لبه پشتی بال خارج از مرکز را با جلوی کفشک محفظه در تماس قرار دهد.
همزمان با بالا بردن ملایم، سیم را به آرامی و به صورت معکوس بچرخانید. چرخش معکوس، بال خارج از مرکز را به حالت جمع شده خود برمیگرداند.
وقتی ابزار شروع به بالا آمدن آزادانه کرد، بال جمع شده است. ابزار مرکزی را به طور عادی بکشید.
در طول چرخش معکوس، ملایم باشید. گشتاور معکوس بیش از حد روی یک رشته رزوه شده، خطر باز شدن پیچ اتصال در سوراخ را دارد - و این علاوه بر هر چیز دیگری، یک کار ماهیگیری است.
وقتی بال جمع نمیشود
گاهی اوقات بال خارج از مرکز به عقب تا نمیشود زیرا قلمهها دور محور آن جمع شدهاند. علامت آن: شما ابزار را برعکس میچرخانید و بلند میکنید، اما آزاد نمیشود. به آن فشار نیاورید. فشار دادن یک بال خارج از مرکز گیر کرده، روشی است که آن را برای همیشه گیر میدهید.
راه حل: جریان هوا را برقرار کنید، دوباره سوراخ را بشویید و چکش را برای مدت کوتاهی به کار بیندازید - چند ثانیه ضربه، قلمههای فشرده شده را از اطراف محور بال جدا میکند. سپس مراحل جمع کردن را تکرار کنید: بلند کردن، چرخاندن معکوس، آزمایش. معمولاً پس از پاک شدن آوار، در تلاش دوم یا سوم آزاد میشود.
چرا این تکنیک اهمیت دارد؟
حفاری با متههای خارج از مرکز در حین لولهگذاری، تفاوت بین چاهی است که تکمیل میشود و چاهی که رها میشود. در روبارههای تحکیم نیافته، در سنگهای شکسته، در هر سازندی که دیوارها به خودی خود پایدار نیستند، حفاری مرسوم به معنای مبارزه مداوم است - ریمینگ، لولهگذاری پس از حفاری، از دست دادن چاهها، روزهای تلف شده.
سیستم خارج از مرکز، کار را در یک مسیر انجام میدهد. محفظه مته را دنبال میکند، دیوار به طور مداوم پشتیبانی میشود و ابزار پس از تنظیم محفظه، به طور تمیز جمع میشود. این ابزار برای هر سوراخی مناسب نیست. اما برای سوراخهایی که زمین در حال مقابله است، این ابزاری است که به مبارزه پایان میدهد.
